陶瓷耐磨涂料發(fā)展趨勢和方向

耐磨陶瓷料發(fā)展趨勢和方向，耐磨陶瓷防腐涂料的開發(fā)是建立在完整地理論基礎上的。實驗證明，國產耐磨陶瓷涂料，有較好的耐磨性能，可以取代進口的耐磨陶瓷涂料，是水泥行業(yè)立磨、輥壓機、選機、體管道閥門和料輸送管道內襯的理想材料，高強耐磨陶瓷涂料實際應用于市場中已經經歷了多年的風雨，耐磨陶瓷涂料又被稱為耐磨涂料，在耐磨行業(yè)的市場占據(jù)比重大，由于耐磨陶瓷涂料主要是采用了離子化合物和部分人工合成共價化合物，其離子鍵結合牢固，而結合系統(tǒng)由于采用復合強化措施和處理形成化學結合，所以強度和剛度很大，可抵御物料的沖擊力和剪切應力 。

耐磨陶瓷涂料大致分為四種，水調型、膠調型、耐溫膠調型以及耐磨澆注型，水調型耐磨陶瓷涂料主要的結合劑為高鋁水泥，結合后的強度使用壽命能達到5年以上，但高鋁水泥對耐酸堿腐蝕這方面會差一些，所以適合用在干燥的風管內使用。膠調型耐磨陶瓷涂料主要結合劑為膠水，其耐酸堿及耐腐蝕都有著很好的效果，耐溫能達到850度，是一種廣泛的應用材料，在常溫至850高溫的地方都可以使用，并且性能穩(wěn)定。耐溫耐磨陶瓷涂料主要針對300度—1200度的使用部位，其特質的膠水和材料本身的耐溫顆粒能使其性能大大提高，但在300度以內使用會達不到較好的效果，所以高溫部位才更能發(fā)揮膠調型涂料的性能。

耐磨陶瓷料在生產和加工環(huán)節(jié)中是相當嚴格的，其配料是由二十多種優(yōu)良耐酸堿結合劑和高密度碳化硅及莫來石骨料加工而成，所以對現(xiàn)場的使用也有嚴格的要求，工況及企業(yè)在使用耐磨陶瓷涂料的時候經常會遇到一些問題，現(xiàn)在就給大家做一個解析，常見的問題如下：

1. 焊接；施工中先就是要錨固焊接底部骨架龜甲網，龜甲網的焊接嚴格要求焊接點橫向間距為20mm,縱向間距為10mm，這樣才能使龜甲網和底部鋼板能很好的焊接在一起，從而不會出現(xiàn)由于震動或者風速過大而導致龜甲網松動或者脫落。

2. 檢查焊接；龜甲網焊接完畢后需做初步檢查，不能出現(xiàn)漏焊或者焊點間距過大等不合格問題，如有問題需及時加固，以保證基礎骨架的牢固性。

3. 準備攪拌；開始攪拌耐磨陶瓷涂料，一次不能往攪拌機倒入太多的陶瓷涂料，每次倒入四袋（100公斤）即可，倒入太多會導致材料攪拌不均勻從而影響材料性能。

4. 開始攪拌；加入定量的固化劑，使耐磨陶瓷涂料與固化劑充分攪拌均勻，然后加入定量的膠水充分攪拌均勻，攪拌時間為10-15分鐘為宜，直至陶瓷涂料與膠水形成一個黏度很大的濕球狀，才能從攪拌機里放出來開始使用。

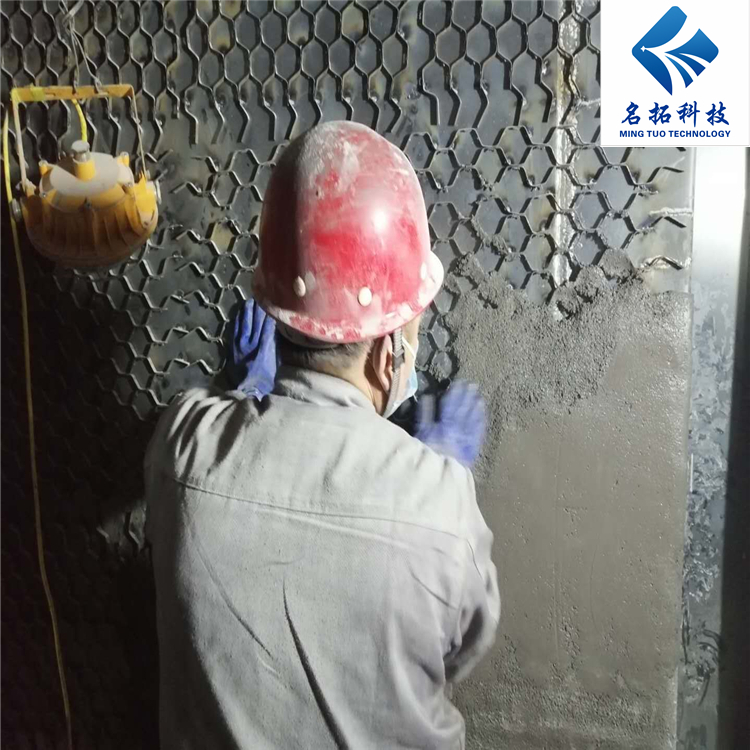

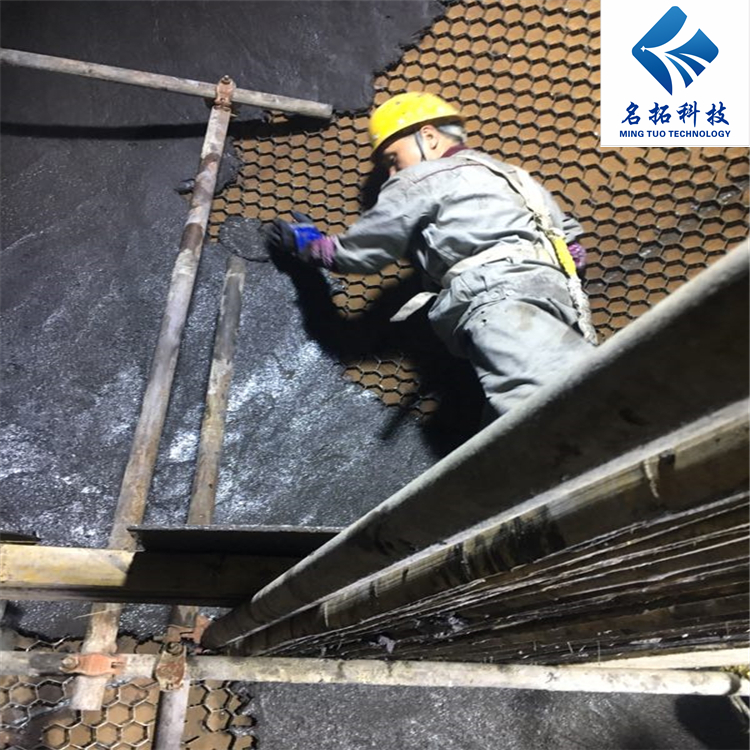

5. 涂抹；操作人員需配備勞保手套、口罩、眼鏡及保護帽等防護用品，如果在高空作業(yè)需要佩戴合格的帶，從桶內取出適量陶瓷涂料（每次約兩公斤為宜），需用力涂抹在焊接好的龜甲網上，保證不能有空洞或壓不實的現(xiàn)象，以保證耐磨陶瓷涂料緊密的和龜甲網及鋼板結合在一起，垂直面和頂部需一次成型，不能分層涂抹，以防止出現(xiàn)起層現(xiàn)象。

6. 檢查；涂抹好的耐磨陶瓷涂料不能有鼓包或塌落現(xiàn)象，如果發(fā)現(xiàn)及時然后重新涂抹，直到耐磨陶瓷涂料與鋼板緊密結合在一起方可使用。

7. 保養(yǎng)；高強耐磨涂料需過了保養(yǎng)期達到理想強度后才能正常使用，夏季一般為48小時，冬季一般為72小時。
